Descrição
Características Técnicas:
– Acabamento: Galvanizado
– Classe de pressão: 150 LB BSP
– Diâmetro nominal: 1.1/4″
Aplicações:
As conexões TUPY BSP são aplicadas para a condução de água, gás, vapor, óleo e outras aplicações hidráulicas em geral.
Inspeção:
As conexões TUPY BSP são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242.
Material:
As conexões TUPY BSP são produzidas em ferro maleável preto, em conformidade com as normas ABNT NBR 6590, ISO 5922 e EN 1542.
Normas de fabricação:
As conexões TUPY BSP são produzidas em conformidade com as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242 e especificações TUPY. Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.
Notas:
A Tupy S.A. reserva-se ao direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas. Os pesos (kg) constantes nesta lista de preços estão sujeitos a alterações sem prévio aviso. Para sua segurança, exija que as conexões adquiridas estejam em conformidade com as normas citadas e que sejam realizados testes de estanqueidade antes da utilização definitiva das redes instaladas
Rosca:
As roscas de vedação das conexões TUPY BSP são produzidas em conformidade com as especificações das normas NBR NM ISO 7-1 e as roscas de acoplamento, conforme ABNT NBR 8133 e ISO 228. Outros tipos de roscas podem ser produzidas sob encomenda.
Certificação:

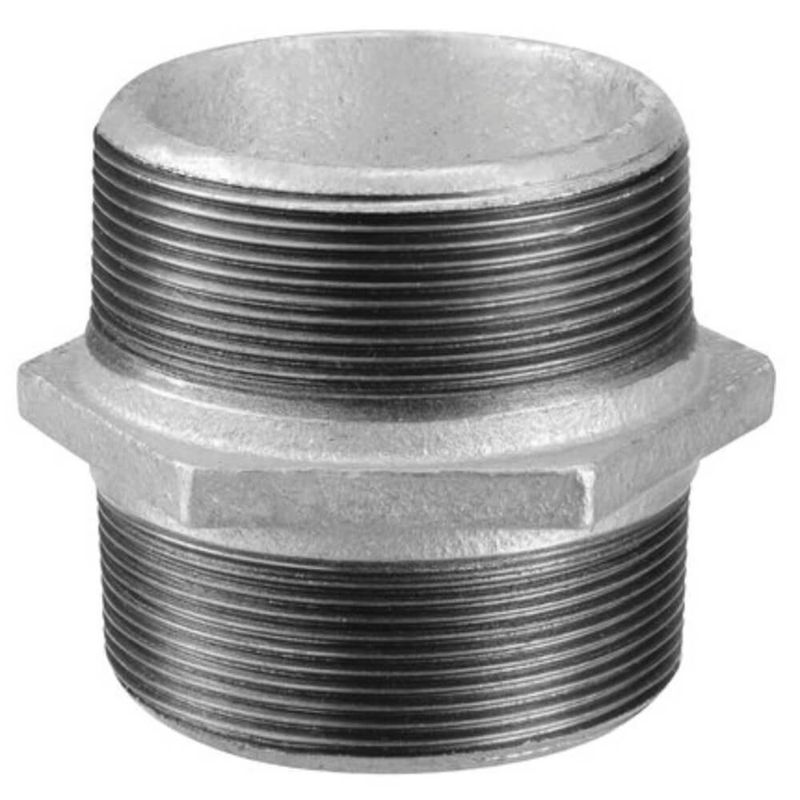

Niple Duplo conforme a norma ABNT NBR 6943, ISO 49 e EN 10242
Pressão de Serviço na Condução de Fluídos:
Temperatura Até 120°C Até 300°C Ambiente
lbf/pol² 360 290 1500
kgf/cm²(bar) 25 20 100
Conversão de unidades:
1 bar 14,5 psi
1 bar 1 kgf/cm²
1 bar 0,1 MPa
1 bar 1 lbf/pol²
* Imagens meramente ilustrativas.
