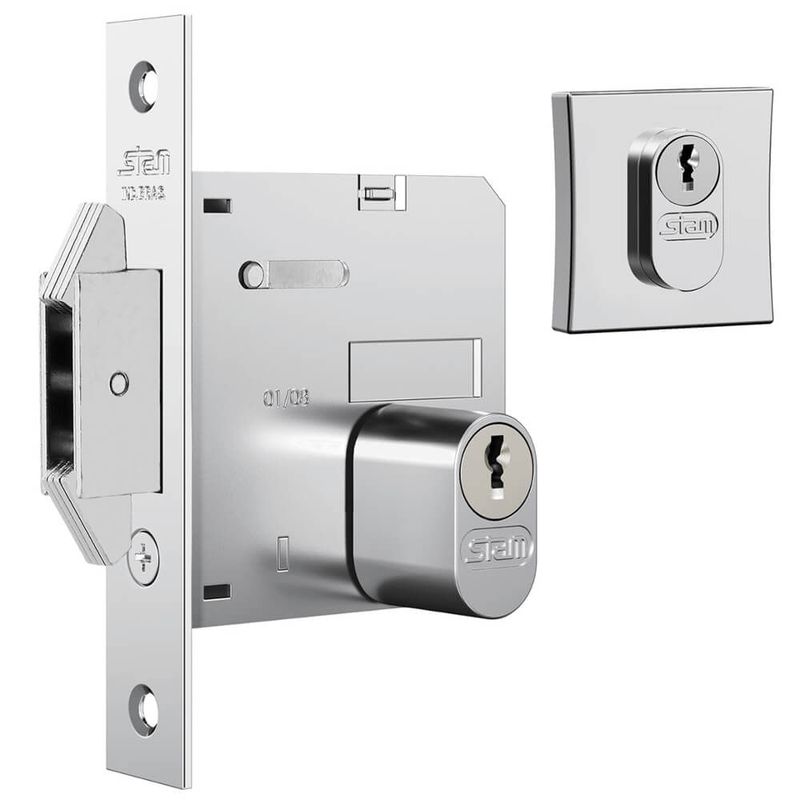

Fechadura Biel 1006 para Porta de Bater e Correr com Roseta Quadrada Cromado – 10893 – STAM
Descrição:
Um show de versatilidade. Biel 1006 pode ser instalada em portas de correr ou de bater.
Características:
– Máquina: 1006
– Distância de Broca: 45 mm
– Aplicação: Externa
– Segredos: 3100
– Acessórios: Chave, roseta, cilindro, contra testa
– Cilindro: Bi-Partido de Pinos
– Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia
– Roseta (Black): Aço ABNT 1010/1020
– Roseta (Cromado): Zamac 5
– Testa: Aço ABNT 1010/1020
– Contra Testa: Aço ABNT 1010/1020
Manual de Instalação:
1) Marque na porta, com um lápis, o contorno da fechadura e o furo do cilindro. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo).
2) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também a passagem para o cilindro. 3) Utilizando um formão, dar acabamento liso ao alojamento da fechadura e do cilindro, eliminando as arestas e cantos vivos.
4) Retire toda a serragem da porta, com a fechadura no local marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa.
5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir.
6) Retire toda a serragem da porta e insira a fechadura sem parafusar a testa.
7) Fixar a fechadura com parafusos ou rebite e os cilindros. Colocar os espelhos.
8) Retire a chave, fixe o parafuso do cilindro e os parafusos da testa.
9) Para a correta e perfeita instalação do acessório plástico das rosetas, faz-se necessário os seguintes passos:
– Tire da sacola os 02 acessórios plásticos, as 02 rosetas e o saquinho que contém os 08 parafusos;
– Observe a posição correta do acessório plástico, para que os parafusos fiquem do lado do escareado;
– Quebre o quadrado;
– Alinhe o acessório plástico, utilizando o próprio cilindro, já que as últimas peças a serem instaladas são as rosetas.
– Além do cilindro, use também as linhas de referência até a face da porta. Agora, você pode parafusar (Atenção: lembre que a fechadura já está instalada. Cuidado ao furar para não danificar a fechadura). Este correto procedimento garantirá que as rosetas fiquem alinhadas com a porta.
– Para finalizar, encaixe a roseta no acessório plástico, exercendo uma leve pressão. Aroseta ficará fixada na porta.
Manutenção:
– Não utilizar grafite em pó para lubrificação dos cilindros, utilize apenas óleo mineral
– Limpe a fechadura, testas e contra-testas, espelhos e rosetas apenas com pano ou flanela devidamente umedecidos com água;
– Cuidado ao manusear as peças, pois incondicionalmente podem apresentar alguns resíduos provenientes do processo produtivo, principalmente os produtos com acabamento INOX;
– Não manuseie o produto perto de crianças, pois ele possui características metálicas agudas que podem machucá-las;
Desenho Técnico:
