Descrição
Descrição:
A solução mais completa do mercado.
Características:

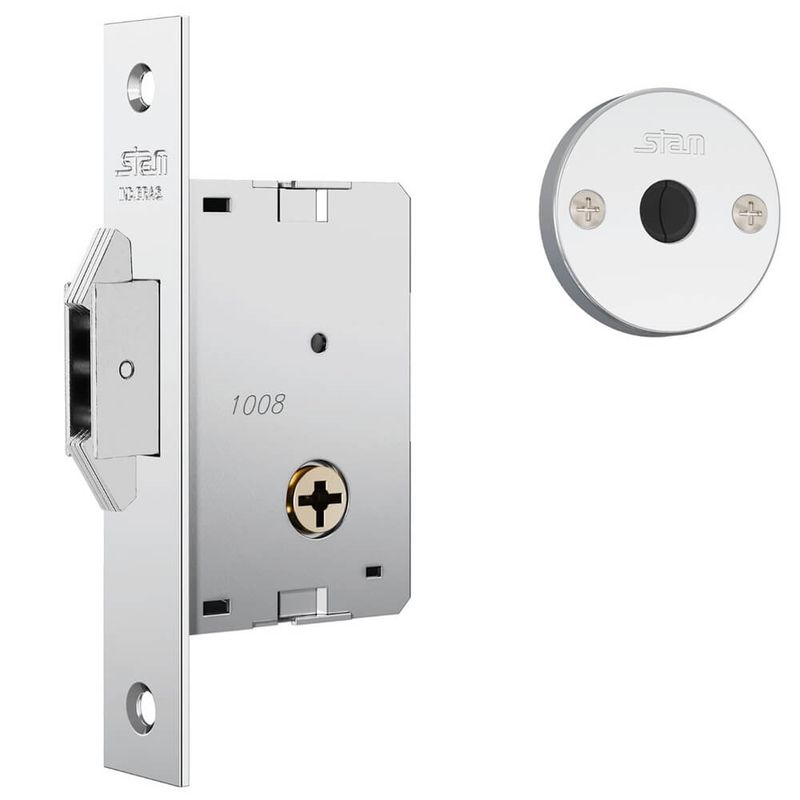

– Máquina: 1800
– Distância de Broca: 30 mm
– Aplicação: Tetra Externa
– Acessórios: Chave, roseta, contra testa
– Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia
– Roseta: Aço Inox
– Testa: Aço ABNT 1010/1020
– Contra Testa: Aço ABNT 1010/1020
Manual de Instalação:
1) Utilizando um lápis, marque na porta o contorno da fechadura e o furo do cilindro para passagem da chave. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo).
2) Para alojar a máquina da fechadura, fure a testa da porta utilizando uma broca de 16mm dentro dos limites marcados a lápis e fure também a passagem para a chave.
3) Utilize um formão para dar acabamento liso ao alojamento da fechadura, eliminando arestas e cantos vivos.
4) Retire toda a serragem da porta e com a fechadura no local, marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixá-la.
5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir.
6) Insira a fechadura sem parafusar a testa. ATENÇÃO: Posicione os espelhos somente para marcar a furação dos parafusos.
7) Verifique se a posição dos espelhos está correta, inserindo a chave no cilindro. Retire a fechadura e parafuse os espelhos.
8) Coloque a fechadura, fixando a testa na porta com os parafusos.
Manutenção:
– Não utilizar grafite em pó para lubrificação dos cilindros, utilize apenas óleo mineral
– Limpe a fechadura, testas e contra-testas, espelhos e rosetas apenas com pano ou flanela devidamente umedecidos com água;
– Cuidado ao manusear as peças, pois incondicionalmente podem apresentar alguns resíduos provenientes do processo produtivo, principalmente os produtos com acabamento INOX;
– Não manuseie o produto perto de crianças, pois ele possui características metálicas agudas que podem machucá-las;
Desenho Técnico:
* Imagens meramente ilustrativas.
