Descrição

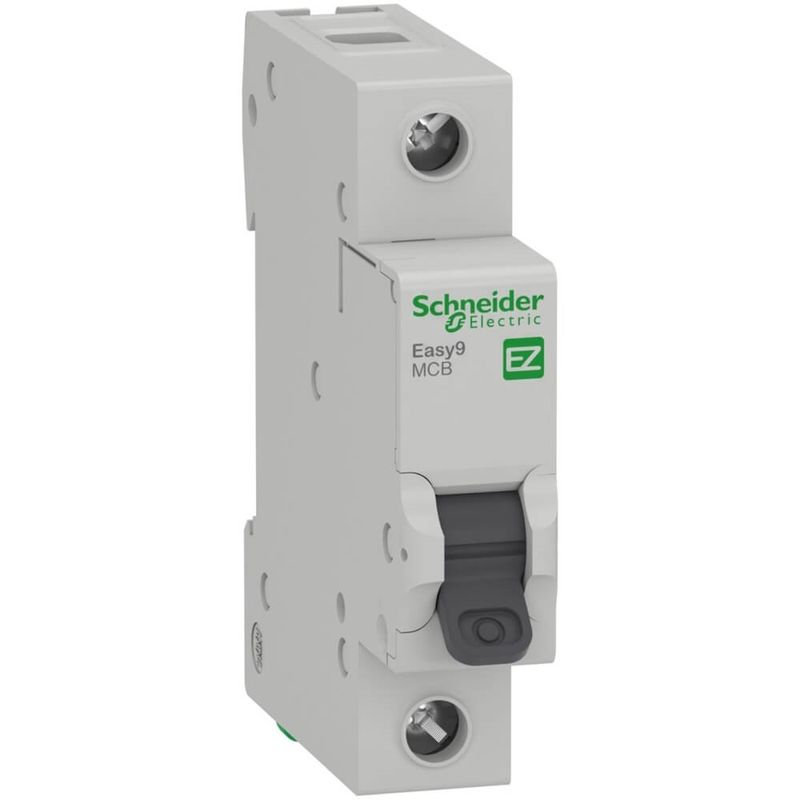

Disjuntor Easy9 1P com Curva C de 25 Ampères e 230 Volts – EZ9F33125 – SCHNEIDER
Informações Gerais:
– Gama: Easy9
– Aplicativo do dispositivo: Distribuição
– Tipo de produto ou componente: Disjuntor modular
– Nome abreviado do dispositivo: Disjuntor modular Easy9
– Poles: 1P
– Número de polos protegidos: 1
– [In] corrente nominal: 25 A
– Tipo de rede: CA
– Tecnologia da unidade de disparo: Termomagnético
– Curva de Tempo-Corrente: C
– Capacidade de corte: 3000 A Icn at 230 V AC 50/60 Hz conforming to IEC 60898-1
– Adequação para isolamento: Yes conforming to IEC 60898-1
Características Técnicas:
– Frequência da rede: 50/60 Hz
– [Ue] tensão de operação nominal: 230 V AC 50/60 Hz
– Limite de disparo magnético: 5…10 x pol
– [Ics] capacidade de corte nominal em serviço: 3 kA 100 % x Icn at 230 V AC 50/60 Hz conforming to IEC 60898-1
– [Ui] tensão de isolamento nominal: 500 V AC 50/60 Hz conforming to IEC 60898-1
– [Uimp] tensão suportável de impulso nominal: 4 kV conforming to IEC 60898-1
– Indicação de posição do contato: Sim
– Tipo de controle: Alavanca articulada
– Sinalização local: Sem
– Modo de montagem: De encaixe
– Suporte de montagem: Calha DIN
– Desvios de 9 mm: 2
– Cor: Grey (RAL 7035)
– Durabilidade mecânica: 10000 ciclos
– Durabilidade elétrica: 4000 cycles
– Conexões – terminaisTunnel type terminal (top or bottom) 1…25 mm² rigid
– Tunnel type terminal (top or bottom) 1…16 mm² flexible
– Torque de aperto: 2 N.m top or bottom
Meio ambiente:
– Padrões: IEC 60898-1
– Certificações do produto: INMETRO
– Grau de proteção IPIP20 conforming to IEC 60529
– Graus de poluição: 2
– Tropicalização: 2
– Umidade relativa: 95 % at -25…60 °C
– Temperatura ambiente do ar para funcionamento: -25…60 °C
– Temperatura ambiente do ar para armazenamento: -40…85 °C
Certificações:
INMETRO N° BR29483001
IEC 60529
IEC 60898-1
Garantia:
18 meses
Medidas:
Altura: 81 mm
Largura; 17,7 mm
Profundidade: 73,6 mm
Peso: 0,106 kg
* Imagens meramente ilustrativas.
