Descrição

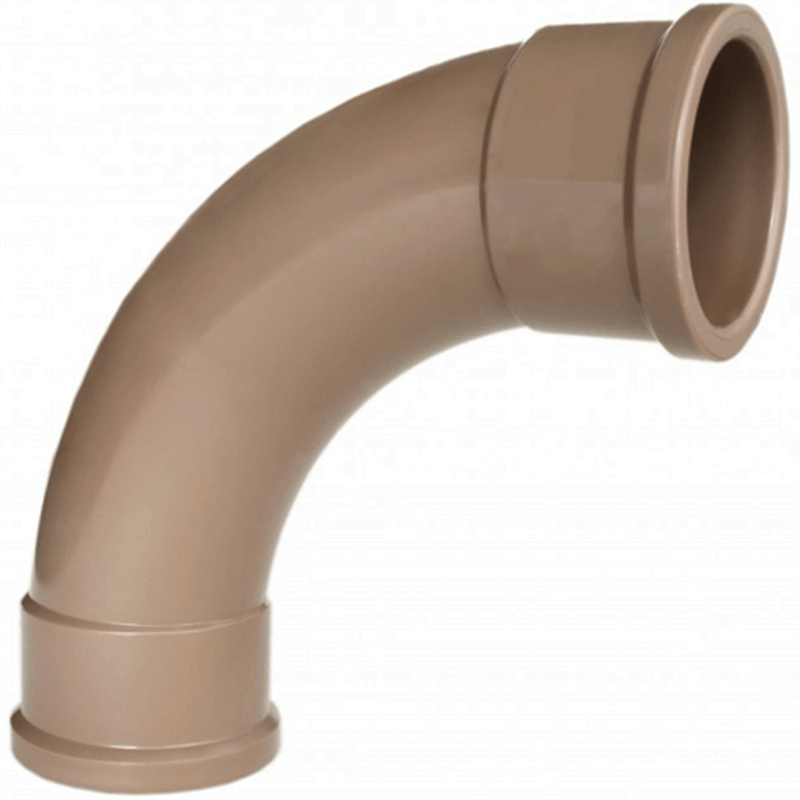

Curva Soldável 60mm 90 Graus – 22120603 – TIGRE
Descrição:
Fácil de instalar, leve e resistente. A Curva 90º Soldável Tigre altera a direção do sentido do fluxo de água fria em ângulo de 90° de forma suave devido ao raio de curvatura. Fabricada em PVC, resistente a diversos produtos químicos. Destaca-se pelo eficiente desempenho hidráulico, o que proporciona menor perda de carga. Atende diâmetros de 20 a 110mm.
Benefícios:
– Facilidade de instalação;
– Leveza do material;
– Linha completa de tubos e conexões;
– Resistência a diversos produtos químicos;
– Durabilidade – vida útil de 50 anos;
– Eficiência e Economia.
Descrição:
Fácil de instalar, leve e resistente. A Curva 90º Soldável Tigre altera a direção do sentido do fluxo de água fria em ângulo de 90° de forma suave devido ao raio de curvatura. Fabricada em PVC, resistente a diversos produtos químicos. Destaca-se pelo eficiente desempenho hidráulico, o que proporciona menor perda de carga. Atende diâmetros de 20 a 110mm.
Benefícios:
– Facilidade de instalação;
– Leveza do material;
– Linha completa de tubos e conexões;
– Resistência a diversos produtos químicos;
– Durabilidade – vida útil de 50 anos;
– Eficiência e Economia.
Instruções:
Primeiro, lixe as superfícies a serem soldadas. Limpe os tubos e conexões com a Solução Limpadora Tigre. Distribua o adesivo plástico para PVC na extremidade do tubo e na bolsa da conexão. Encaixe as partes e remova qualquer excesso de adesivo. Na Ficha Técnica você verifica todas as instruções de uso e instalação da Curva Soldável Tigre.
Informações Técnicas:
– Matéria-prima – PVC;
– Cor – Marrom;
– Pressão de serviço (a 20ºC) – Conexões entre 20 e 50 mm: 7,5 Kgf/cm² (75 m.c.a) e Conexões entre 60 e 110 mm: 10 Kgf/cm² (100 m.c.a);
– Juntas soldadas a frio – dispensa o uso de ferramentas e equipamentos sofisticados.
– Não sofre corrosão;
– Norma de Referência – NBR 5626
Especificações(mm):
| Bitola | A | D | R |
| 20 | 56 | 20 | 40 |
| 25 | 68,5 | 25 | 56,3 |
| 32 | 86 | 32 | 64 |
| 40 | 106 | 40 | 90,55 |
| 50 | 131 | 50 | 110,45 |
| 60 | 156 | 60 | 135,83 |
| 75 | 175 | 75 | 117,5 |
| 85 | 245 | 85 | 112 |
| 110 | 300 | 110 | 131 |
*Imagem meramente ilustrativa
