Conector Elétrico IDC558 Scotchlok com 10 Peças – HB004289664 – 3M
Descrição:
Em apenas uma operação, o Conector 3M de derivação Scotchlok IDC remove a isolação dos fios, emenda e isola a conexão. Sua aplicação é extremamente simples (com alicate comum), eliminando qualquer possibilidade de falha humana. O isolamento do Conector 3M de derivação Scotchlok IDC é feito de polipropileno antichama, o que proporciona maior segurança. É utilizado em instalações elétricas prediais de caráter residencial, industrial e comercial para ligação de luminárias, lustres, tomadas, sistemas de proteção, etc. Serve para a ligação de sistemas de iluminação em veículos ou locais sujeitos a vibração. Além disso, é bastante utilizado em conexões internas de fiação de eletrodomésticos, máquinas ou aparelhos elétricos com alimentação de até 750 V. Modo de aplicar: introduza o cabo/fio passante (tronco) já instalado no canal disponível no conector, fixando o cabo fio tronco dentro do conector. Introduza o cabo/fio a ser derivado no segundo orifício do conector. Faça a aplicação da lâmina de conexão, utilizando alicate universal, apertando-a até que a mesma esteja completamente inserida no corpo do Conector. Feche a tampa para finalizar a isolação do circuito. Com corpo plástico e contato metálico em forma de U, o Conector 3M de derivação Scotchlok IDC remove a isolação dos fios, emenda e isola a conexão. Possui aplicação simples e é utilizado em instalações elétricas prediais de caráter residencial, industrial e comercial para ligação de luminárias, tomadas, sistemas de proteção e outros.
Detalhes:
– 6x mais rápido que uma fita isolante
– Conexões seguras e duráveis
– Não é necessário decapar os cabos
– Padronização de instalação elétrica e emenda
– Prático e rápido
– Dispensa a retirada da isolação dos condutores
– Aplicação simples, com alicate comum
– Conector de Derivação
– Conteúdo da Embalagem: 10 Conectores de Emenda e Derivação Scotchlok IDC 558
– Garantia: Indeterminado
– Temperatura Máxima de Operação 105ºC
– Ideal para 0,3mm² a 1,0mm² seção do condutor e 10A de capacidade de corrente. *(Verifique combinação ideal)
Aplicações sugeridas:
– Instalações elétricas prediais de caráter residencial, industrial e comercial
– Ligação de luminárias, lustres, tomadas, sistemas de proteção, etc.
– Ligação de sistemas de iluminação em veículos ou locais sujeitos a vibração
– Conexões internas de fiação de eletrodomésticos, máquinas ou aparelhos elétricos
– Sistemas de proteção
– Instalações elétricas em geral
Informações Técnicas:
– Aplicação de Voltagem: Baixa Voltagem
– Aprovação pelas Agências: UL e CSA
– Conformidade EU RoHS: Sim
– Cor: Vermelho
– Materiais: Polipropileno
– Material de Isolamento: Polipropileno
– Número de Arquivo UL: E23438
– Retardador das Chamas: Sim
– Tamanhos do Condutor: 22 – 16 AWG(Tap)
– Temperatura de Funcionamento (Celsius): 105°
– Tensão Nominal Máxima Recomendada: 750 V
– Tipo de Produto: Conector
– Voltagem: 750 V

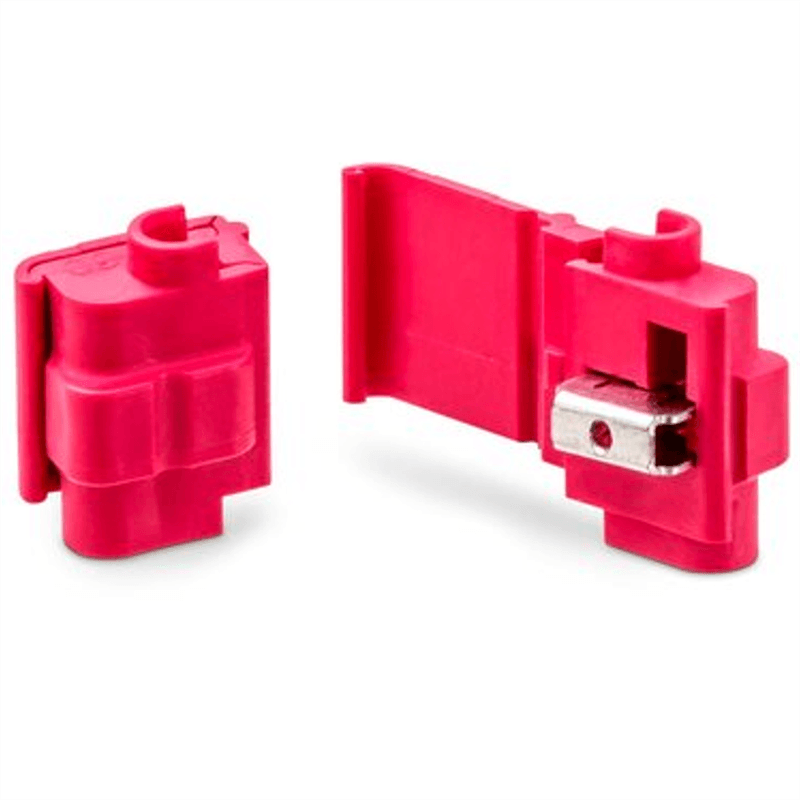

* Imagem meramente ilustrativa.
