Descrição
Descrição:

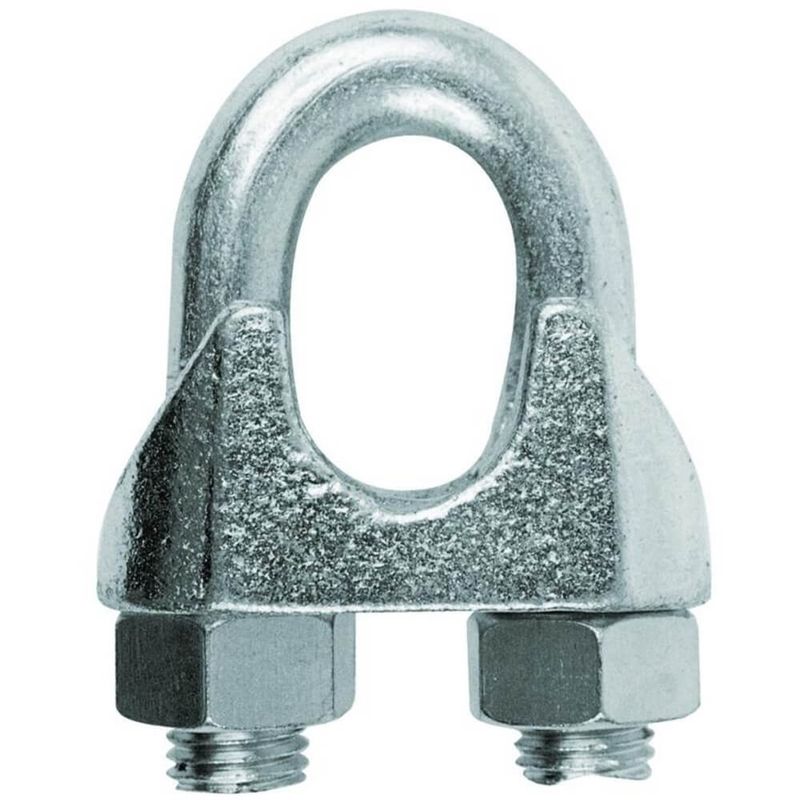

O Grampo Leve (Clip’s) é amplamente utilizado na construção de laços e amarrações em cabos de aço ou cordoalhas nos processos de Amarração de Cargas.
Para a correta utilização do Grampo Leve as normas de montagem dos grampos e construção dos laços devem ser rigorosamente seguidas.
Este grampo apresenta corpo em aço maleável fundido, alça e porcas em aço 1020 e acabamento galvanizado.
Medidas:
Referência Diâmetro do cabo A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Espaçamento mínimo Torque (N.m.) Torque (kgf.m) Peso unitário
GL-03 1/8″ 22 20 5 4 9 10 16 2,0 0,20 0,009 kg
GL-05 3/16″ 26 23 7 5 10 11 24 4,0 0,40 0,013 kg
GL-06 1/4″ 30 25 9 5 11 12 32 6,0 0,60 0,017 kg
GL-08 5/16″ 37 28 10 6 14 14 41 8,0 0,80 0,030 kg
GL-10 3/8″ 45 33 12 8 17 18 48 14,0 1,40 0,059 kg
GL-13 1/2″ 57 42 15 10 21 23 65 30,0 3,00 0,115 kg
GL-16 5/8″ 66 49 17 12 25 26 81 52,0 5,20 0,190 kg
GL-19 3/4″ 72 54 21 12 30 30 97 52,0 5,20 0,240 kg
GL-22 7/8″ 80 61 23 14 34 34 113 84,0 8,40 0,350 kg
GL-25 1″ 90 66 28 14 36 36 129 84,0 8,40 0,400 kg
GL-29 1.1/8″ 106 74 33 15 43 37 146 130,0 13,00 0,610 kg
GL-38 1.1/2″ 125 87 43 15 54 43 195 130,0 13,00 0,872 kg
* Imagens meramente ilustrativas
