Descrição
Descrição:

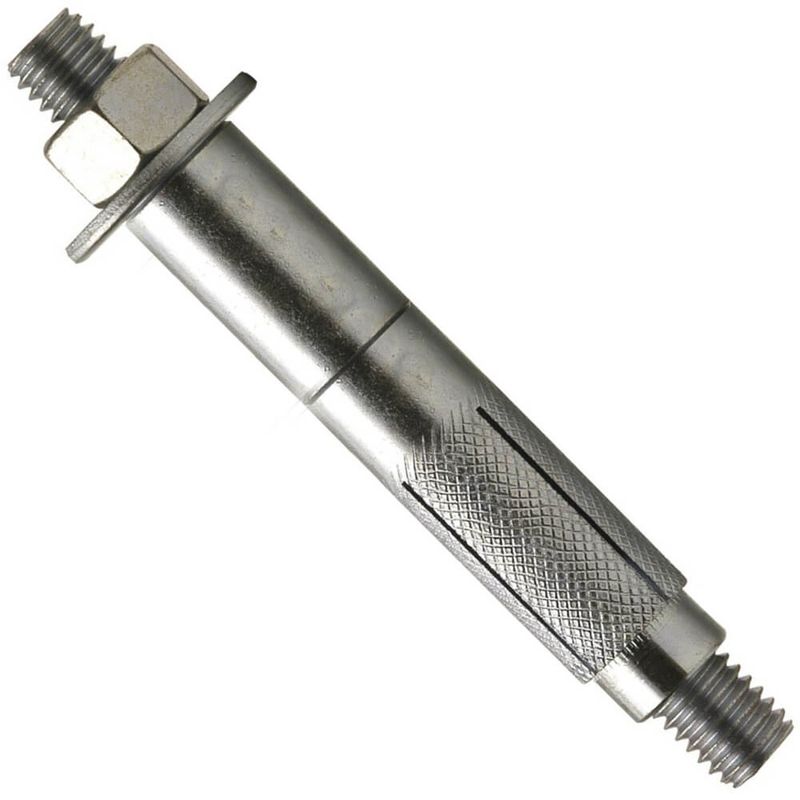

Os Chumbadores CBE são chumbadores mecânicos de expansão por torque, fornecidos com prisioneiro roscado, arruela, jaqueta e cone.
Por conta de seu prisioneiro roscado se torna um dos chumbadores ideais para fixações de fachadas.
Características:
– Fornecido completo, com prisioneiro roscado, porca, arruela, jaqueta e cone;
– Acabamento zincado brilhante;
– Indicado para fixação de máquinas, equipamentos, estruturas metálicas e outros;
– Expansão tecnicamente perfeita;
– Expansão por torque;
– Possui prisioneiro que facilita a fixação;
– Chumbador CBEPL fornecido com prolongador liso;
– Maior resistência à tração.
Especificações:
(A) Diâmetro da rosca: 1/2″
(B) Diâmetro do furo: 3/4″ / 19mm
(C) Comprimento do parafuso: 5.9/16″ / 135mm
(D) Comprimento da jaqueta: 50mm
(E) Comprimento do prolongador: 33mm
(F) Profundidade mínima do furo: 3.1/8″ / 99mm
(G) Espessura máxima a ser fixada: 30mm
– Torque de aperto: 100 N.m
– Carga média Tração: 4929 kgf*
– Carga média Cisalhamento: 2897 kgf*
* Cargas obtidas em concreto de resistência 30 MPa.
* Imagens meramente ilustrativas
